Yuchai YC6C935N-D30 500 kW Aardgasgeneratorstel

Generatorstelparameters
Model: MLY500
Nomynale drywing: 500 kW/625 kVA
Nomynale spoed: 1 500 r/min
Nomynale spanning: 400 V
Nomynale stroom: 902 A
Frekwensie: 50 Hz
Drywingsfaktor: 0,8 (naburig)
Elektriese doeltreffendheid: ≥33,2%
Gasverbruik: 190,1 m³/u
Geluid: ≤110 dB(A) by 1 m
Beginmodus: elektronies
Gewig: 8 890 kg

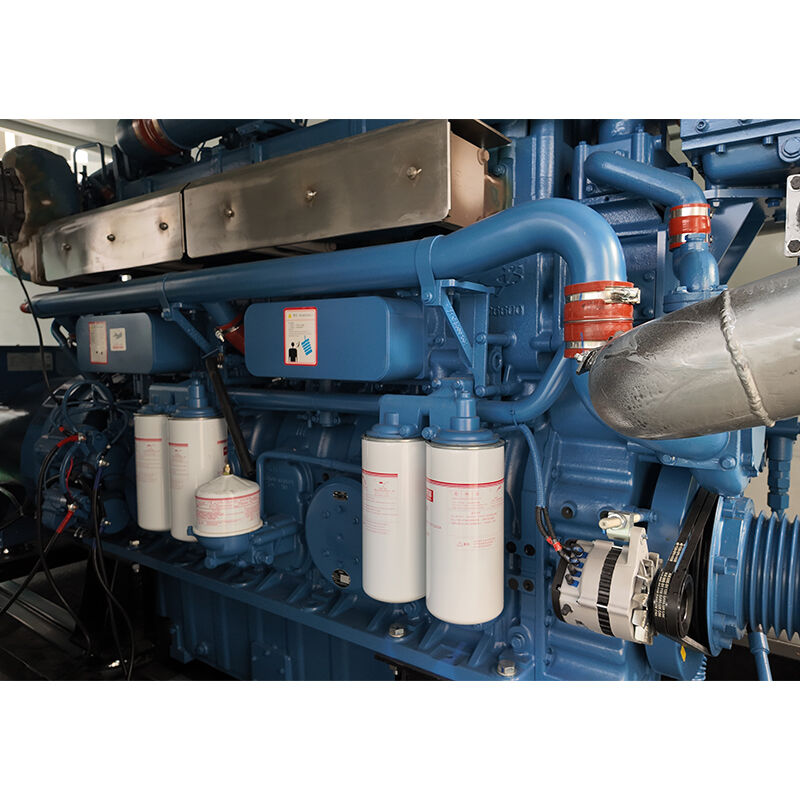

Motorparameters
Enjinmodel: YC6C935N-D30
Nomynse krag: 625 kW
Nomynale spoed: 1 500 r/min
Aantal silinders: 6
Vorm: L-tipe, vier-slag, waterverkoeling
Boring × slag: 200 mm × 210 mm
Verplasing: 39,5 L
Kompressieverhouding: 11,5:1
Beheerstelsel: ECU
Olieverbruikspoed: ≤0,3 g/kWh
Koelvloeistofinhoud (sonder radiator): 120 L
Olieinhoud: 160 L
Herstelinterval: 40 000 h

Alternatorparameters
Alternatormodel: GZSTF Power STF500-1-4
Bedradingstipe: driefase-vierdraadsisteem (Y-tipe)
Spanningsreguleringsmetode: AVR
IP-graad: IP23
Isolasieklas: H

Hittebalansparameters
Koelvloeistofhitte van silinderbuisie (±8%): 419 kW
Koelvloeistofhitte van oliekoeler (±8%): 109 kW
Totale koelvloeistofhitte van hoë-temperatuurkoelsisteem (±8%): 528 kW
Koelvloeistofhitte van tussenkoeler (±8%): 146 kW
Totale koelvloeistofhitte van lae-temperatuurkoelsisteem (±8%): 146 kW
Afvalhitte van uitlaatgas (met uitlaatgastemperatuur tot 120 °C) (±8%): 332 kW
Dryfverlies van bykomende toestelle: 20 kW
Totale stralingshitte (±8%): 61 kW

Koelparameters
Vloei-tempo van hoë-temperatuur sirkulerende water: 52,2 m³/u
Inlaatwater-temperatuur van silinderbuis (±2%): 77,3 °C
Uitlaatwater-temperatuur van silinderbuis (±2%): 86 °C
Vloei-tempo van lae-temperatuur sirkulerende water: 52,2 m³/u
Lae-temperatuur inlaatwater-temperatuur (±2%): 40 °C
Lae-temperatuur uitlaatwater-temperatuur (±2%): 42,4 °C

Inlaat- en uitlaatparameters
Luginlaat: 3033 kg/u
Gas-inlaat: 124 kg/u
Lugverplasing: 3157 kg/u
Uitlaattemperatuur na turbo-aandrywer (±5%): 460 °C

Toetsvoorwaardes
Verbrandingswaarde van gas: 9,1 kWh/m³
Volume-inhoud van metaan: ≥95%
Gastemperatuur: 10–40 °C
Gasvochtigheid: ≤60%
Gasinlaatdruk: 10–30 kPa
Luginlaatnegatiewe druk: >3 kPa
Uitlaatrugdruk: <5 kPa
Absolute atmosferiese druk: 101,32 kPa
Omgewingstemperatuur: ≤30%
Relatiewe vogtigheid: ≤30%
Hoogte: ≤1 000 m

Nota: Alle data van die gas-generatorspanningstoestel is gemeet in die bogenoemde toetsomgewing.

Die produkte wat verskaf word, is almal brandnuut, en elke eenheid het streng fabriekstoetsing ondergaan.
Alle produkte verskaf waarborgdiens, met 'n waarborgperiode van 18 maande nadat die eenheid ontfout en aanvaar is, of 'n totaal van 1500 bedryfsure, wat ook al eerste verstryk.
